Schneider LE1-M35Q7 กล่องกดสตาร์ทมอเตอร์ 3 เฟส พร้อมโอเวอร์โหลด

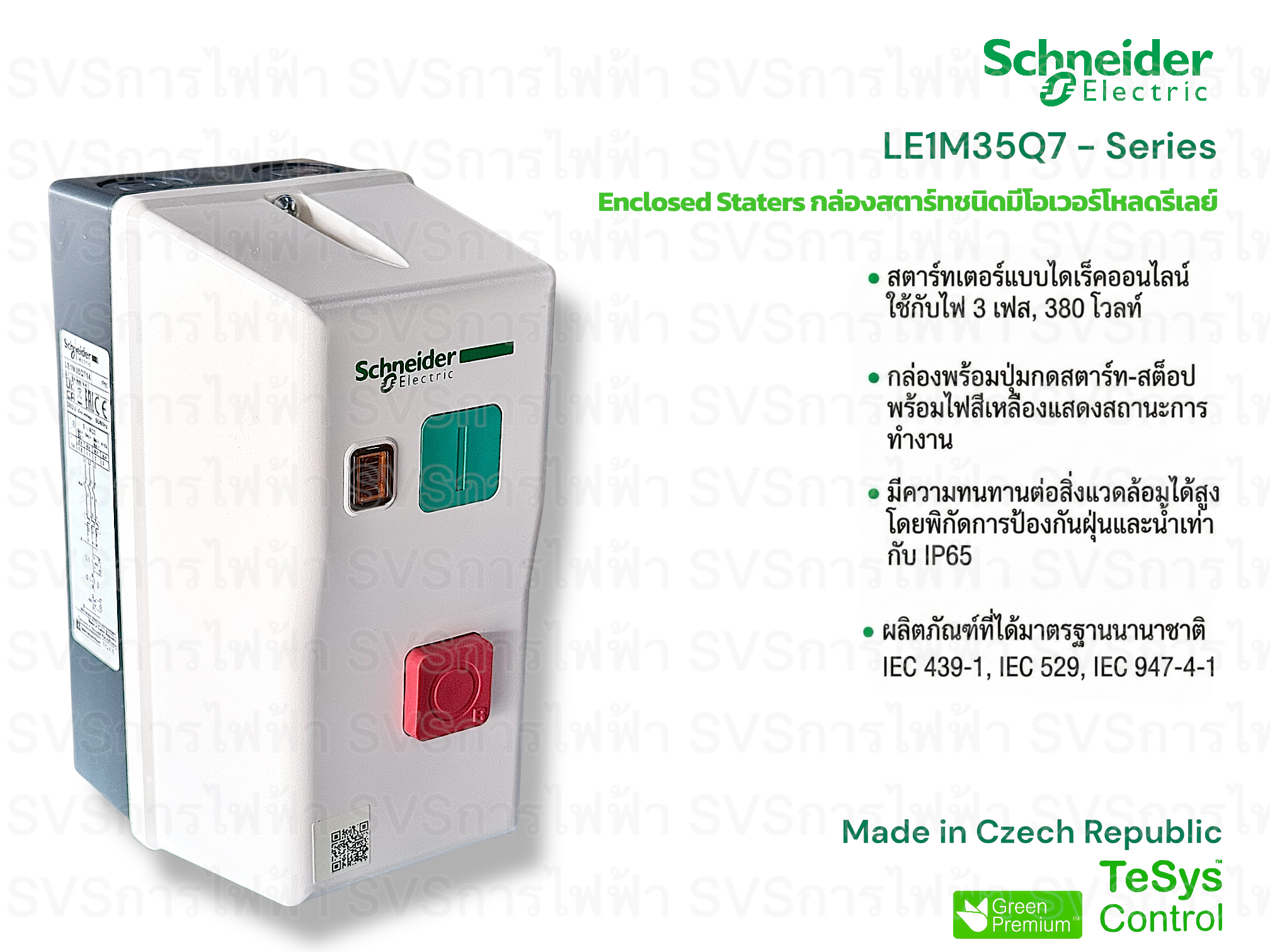

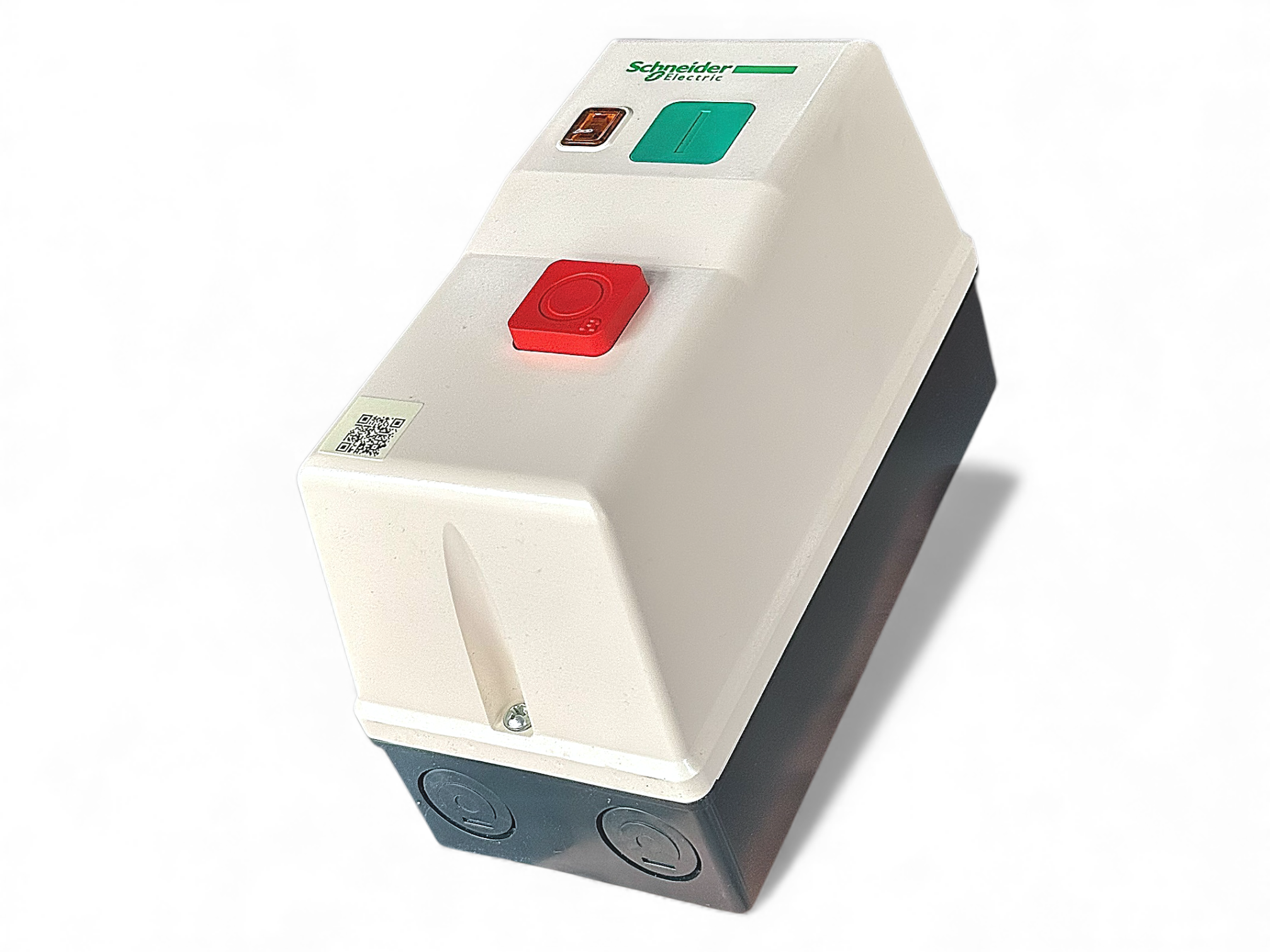

Schneider LE1-M35Q7 – กล่องกดสตาร์ทมอเตอร์ 3 เฟส (IP65) พร้อมโอเวอร์โหลด


กล่องสตาร์ทมอเตอร์ Schneider รุ่น LE1M ซีรีส์ ออกแบบสำหรับการสตาร์ทมอเตอร์แบบไดเร็กออนไลน์ (Direct On Line) ใช้งานกับระบบไฟ 3 เฟส 380V มาพร้อมปุ่มกด Start/Stop และไฟแสดงสถานะในตัว พร้อมรีเลย์โอเวอร์โหลดเพื่อป้องกันมอเตอร์จากกระแสเกิน ตัวกล่องผลิตจากวัสดุคุณภาพสูง มาตรฐาน IP65 กันฝุ่น–กันละอองน้ำ เหมาะสำหรับงานโรงงาน เครื่องจักร และงานระบบต่าง ๆ ที่ต้องการความปลอดภัยสูง

ภาพรวมสินค้า

รุ่น: Schneider Electric LE1M Enclosed starters (รุ่นย่อยชุด LE1-M35Q7xx)
ประเภท: กล่องสตาร์ทแบบไดเร็คออนไลน์ (Direct online starter) สำหรับมอเตอร์ 3 เฟส 380 VAC
ฟังก์ชัน: กล่องพร้อมปุ่มกด Start / Stop มีไฟแสดงสถานะ (ไฟสีเหลือง) แสดงการทำงาน
การป้องกัน: กล่องกันน้ำ-กันฝุ่นระดับ IP65 (ใช้งานภายนอก/ภายในพื้นที่เปียกชื้นได้ตามเงื่อนไข)
มาตรฐาน: ผลิตตามมาตรฐานสากล IEC 439-1, IEC 529, IEC 947-4-1

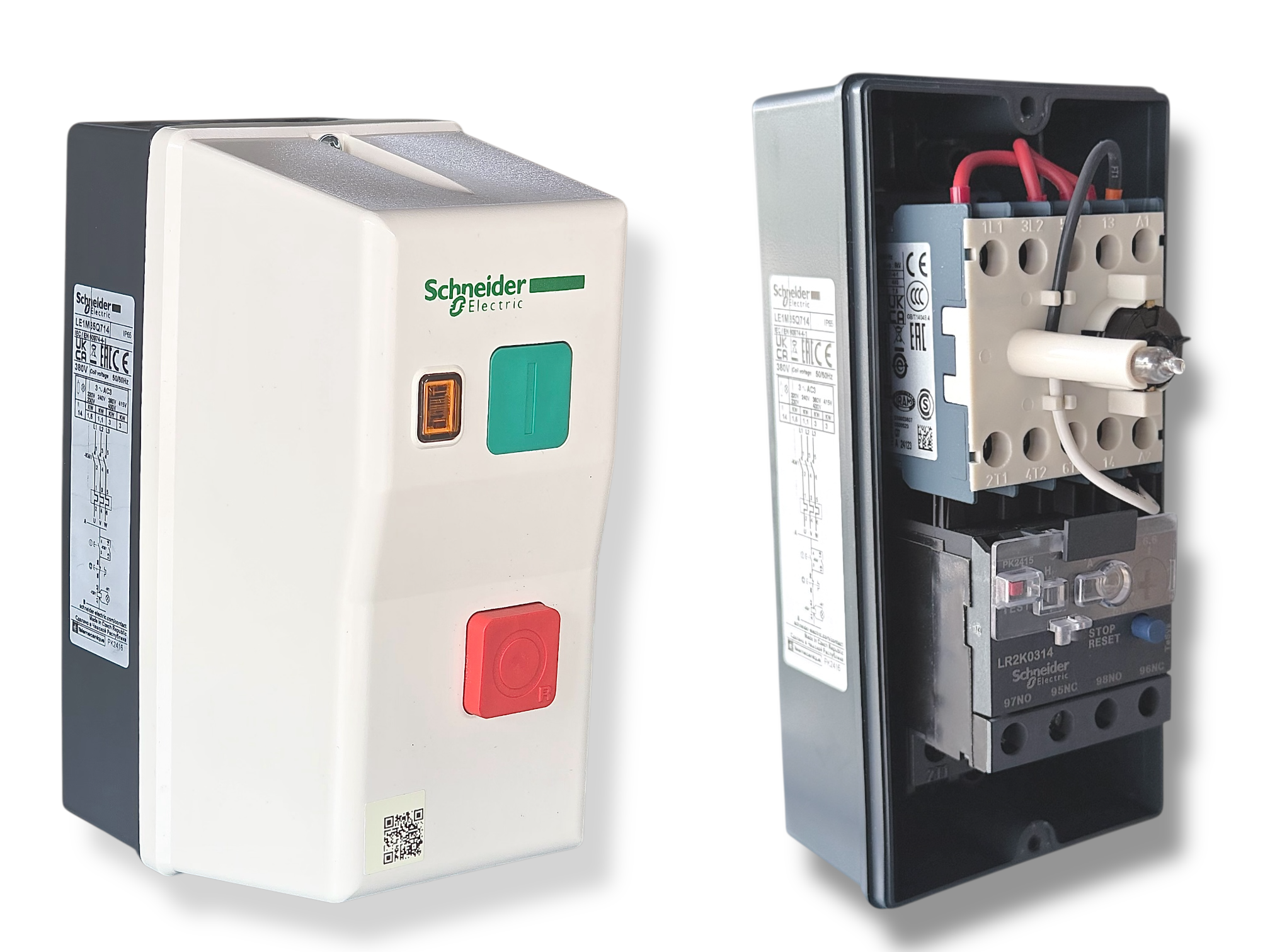

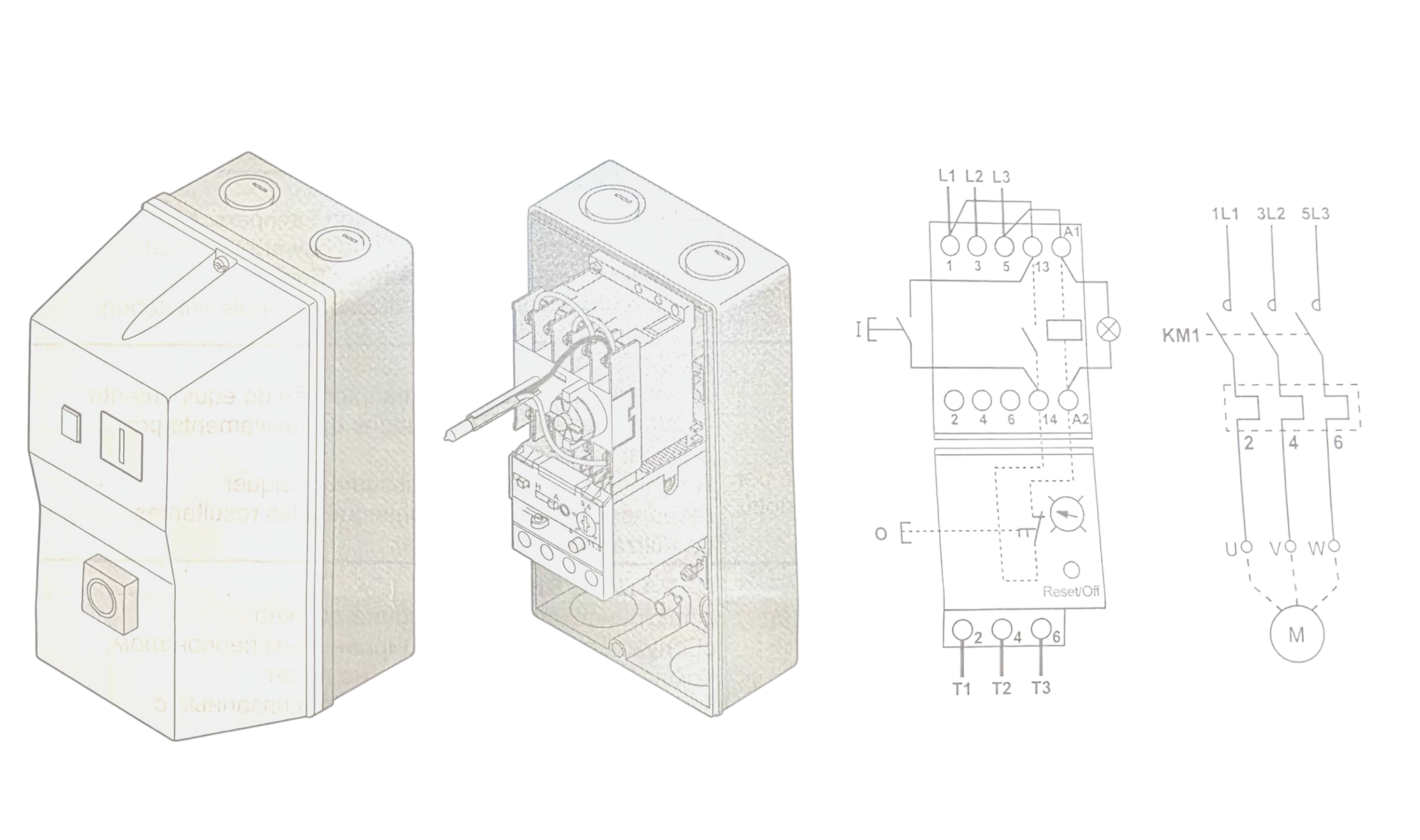

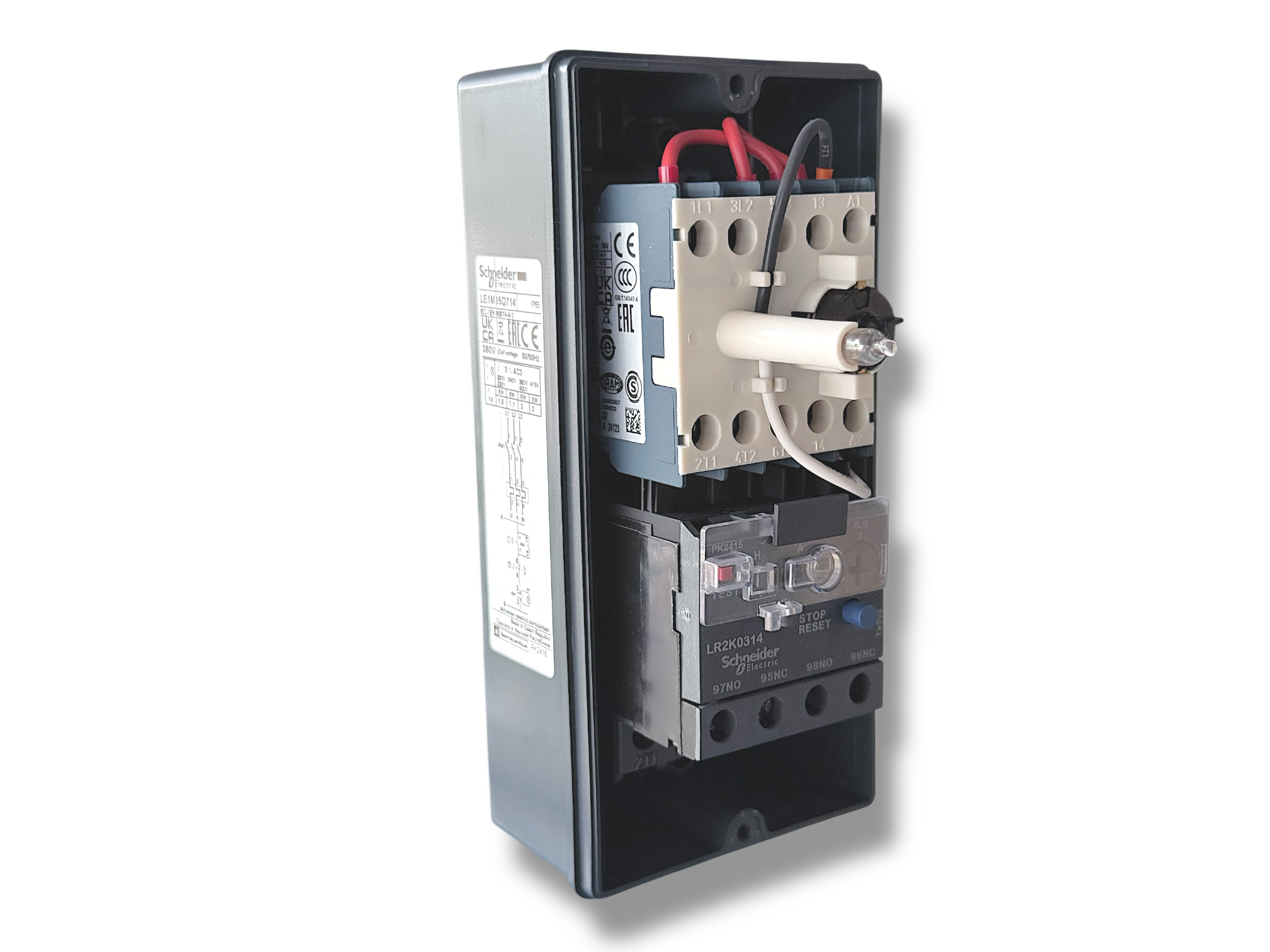

ภายในกล่องมี: คอนแทคเตอร์และรีเลย์โอเวอร์โหลดแบบ 3 เฟส (overload relay) พร้อมช่วงตั้งค่าแอมป์ที่เหมาะสมกับกำลังมอเตอร์แต่ละรุ่น

เหมาะสำหรับการใช้งาน

• เครื่องจักรขนาดเล็ก–กลางในโรงงาน

• ปั๊มน้ำอุตสาหกรรม

• ระบบสายพานลำเลียง

• มอเตอร์ทั่วไป 3 เฟส

• งานควบคุมที่ต้องการความทนทานและปลอดภัย

หมายเหตุ: ค่าแรงม้า (HP) ที่ระบุเป็นค่าประมาณตามตารางในรูป (ตัวเลขในตารางเป็นการจับคู่ kW  HP ที่ผู้ผลิตให้มา) — ผู้ใช้ควรเลือกรหัสรุ่นที่ตรงกับกำลังมอเตอร์และช่วงกระแสโอเวอร์โหลดที่ต้องการเพื่อการป้องกันที่แม่นยำ

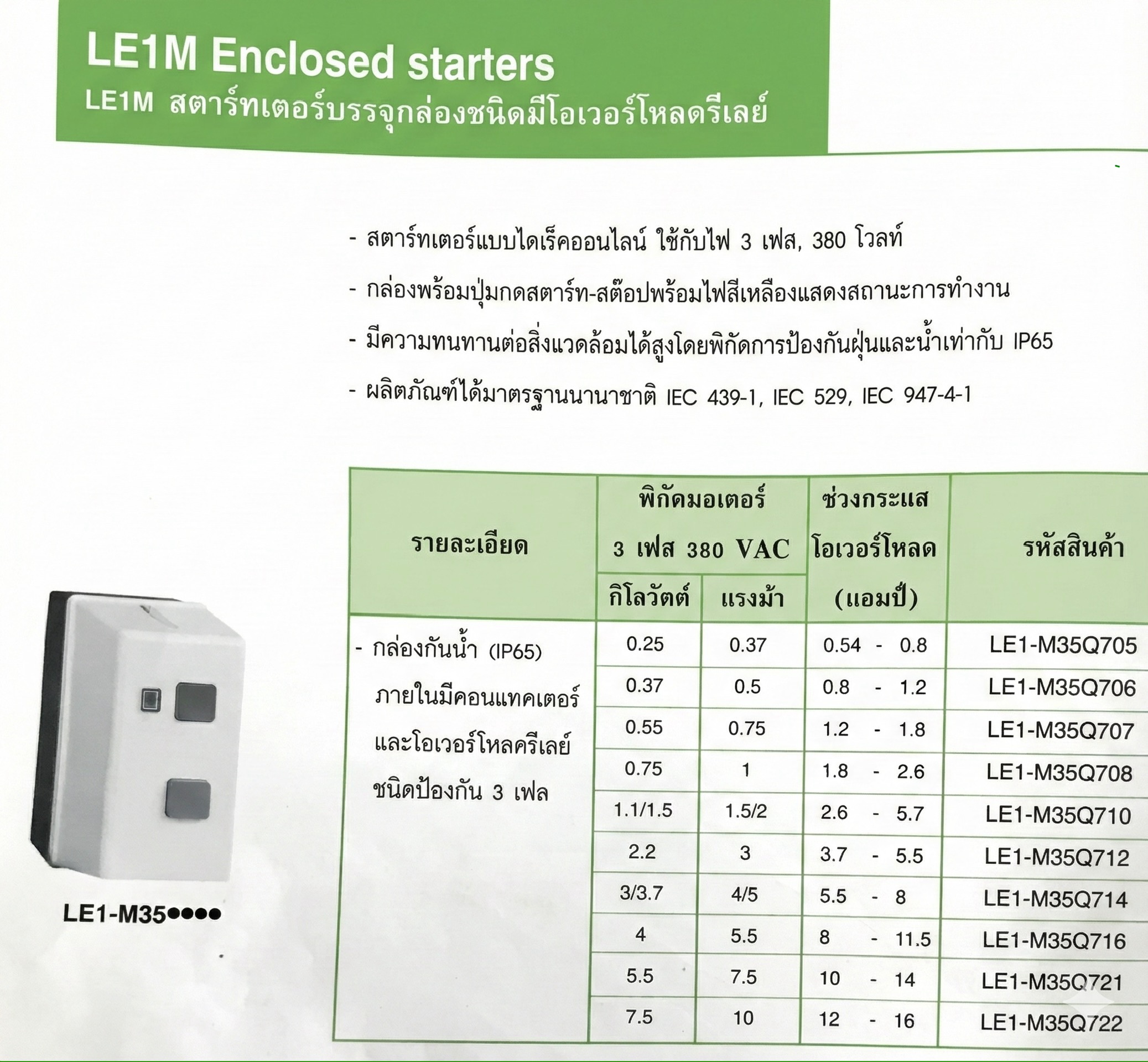

ข้อมูลและตารางสเปคทางเทคนิค
ตารางด้านล่างสรุปคุณสมบัติสำคัญของตัวอย่างรุ่น LE1M35Q722 (12-16A)

ตารางแสดงว่า กล่อง LE1M35Q7 รองรับมอเตอร์สามเฟสขนาดสูงสุดประมาณ 7.5 กิโลวัตต์ (≈10 แรงม้า) เมื่อใช้กับแรงดันไฟ 380–415 V . ตัวเลขนี้หมายถึงกำลังไฟฟ้าสูงสุดของมอเตอร์ที่สตาร์ทเตอร์สามารถสตาร์ทได้ (ยิ่งค่าสูงก็กำลังมากขึ้น). เช่น ในระบบ 380 V สามารถต่อกับมอเตอร์ 7.5 kW ได้ ขณะที่หากใช้งานกับแรงดัน 220–240 V จะรองรับมอเตอร์ได้เพียงประมาณ 3.7–4 kW (≈5–5.5 แรงม้า) เท่านั้น .
ช่วงกระแสโอเวอร์โหลด 12–16 A หมายถึงค่ากระแสที่สามารถปรับตั้งในรีเลย์โอเวอร์โหลดเพื่อป้องกันมอเตอร์ทำงานเกินพิกัด . ควรตั้งค่าในช่วงนี้ให้ครอบคลุมกับกระแสไฟฟ้าเต็มโหลดของมอเตอร์ที่ใช้ เช่น หากมอเตอร์มีกระแสเต็มประมาณ 14 A ก็อาจตั้งค่าใกล้ ๆ กับ 12–14 A เพื่อให้ระบบตัดการทำงานเมื่อเกิดโอเวอร์โหลดได้เหมาะสม

ระดับการป้องกัน IP65 ตามมาตรฐาน IEC 60529 หมายความว่า กล่องสตาร์ทนี้กันฝุ่นได้สมบูรณ์ (ไม่มีฝุ่นสามารถเข้าได้) และกันน้ำในรูปแบบน้ำเจ็ทได้ สรุปคือสามารถใช้งานภายนอกอาคารหรือในพื้นที่ที่มีฝุ่นละอองสูงหรือมีการฉีดน้ำแรงดันได้ โดยที่อุปกรณ์ภายในยังปลอดภัย

กันฝุ่น-น้ำ (IP65): ตัวกล่องทำจากพลาสติก ABS แข็งแรง ทนต่อแรงกระแทก และป้องกันฝุ่นละอองได้สมบูรณ์ รวมทั้งทนแรงดันน้ำฉีดได้ดี จึงเพิ่มความทนทานต่อสภาพแวดล้อมจริง.
ติดตั้งง่าย ใช้งานสะดวก: กล่องมาพร้อมสวิตช์สตาร์ท/หยุด ในตัว พร้อมไฟ LED แสดงสถานะ จึงสามารถเดินสายใช้งานได้ทันที และตรวจสอบสถานะการทำงานของมอเตอร์ได้ง่าย .
รองรับกำลังสูง: ออกแบบให้รองรับมอเตอร์กำลังสูงถึง 7.5 kW (10 แรงม้า) สำหรับระบบ 380–415 V จึงครอบคลุมการใช้งานมอเตอร์ทั่วไปในโรงงานได้ดี.

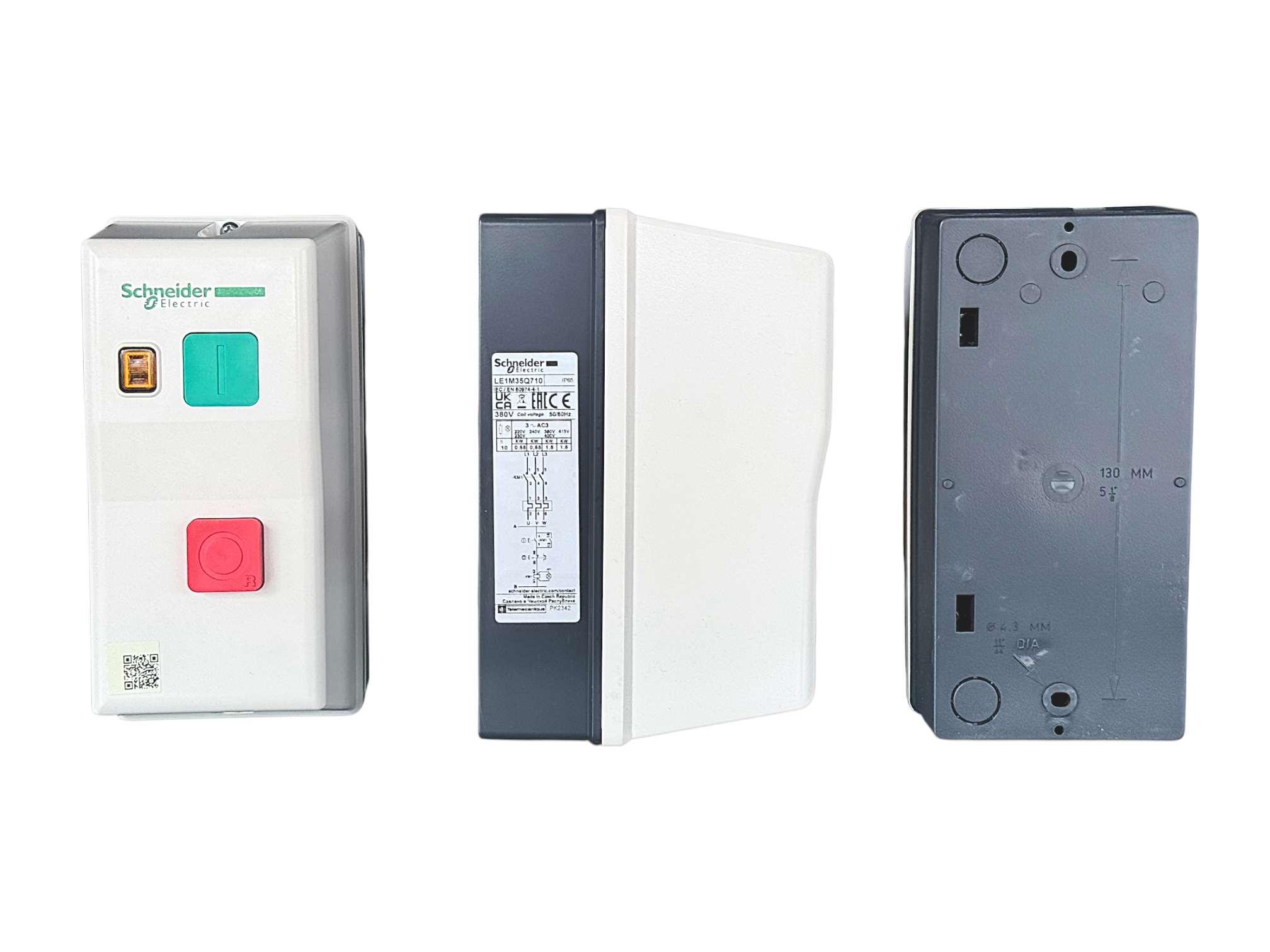

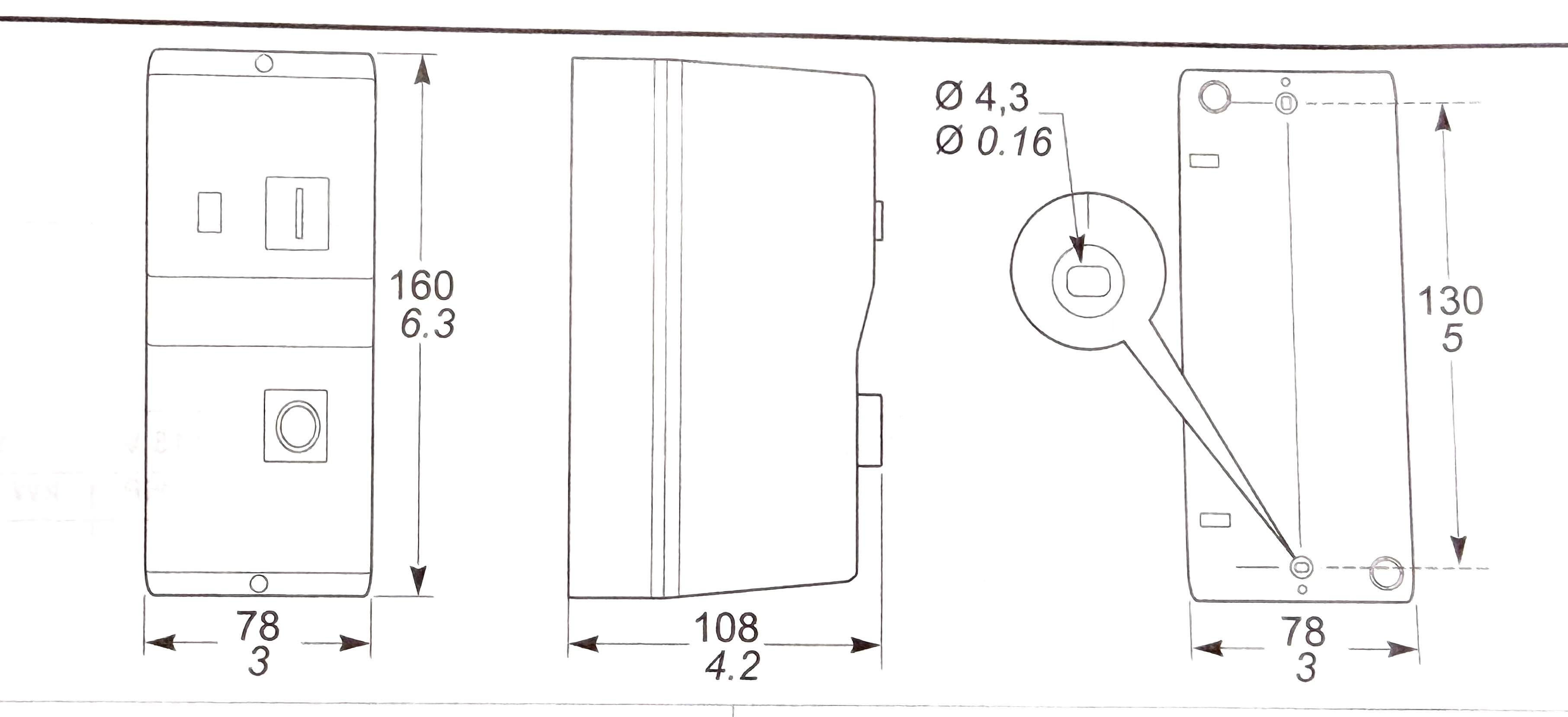

dimension

 ขนาดภายนอก (พื้นที่ที่ต้องใช้ติดตั้ง)

• ความสูง (Height): 160 มิลลิเมตร (หรือ 16 เซนติเมตร)

• ความกว้าง (Width): 78 มิลลิเมตร (หรือประมาณ 7.8 เซนติเมตร)

• ความลึก (Depth): 108 มิลลิเมตร (หรือประมาณ 10.8 เซนติเมตร) รวมความนูนของปุ่มกดแล้ว

ระยะเจาะรูยึด (สำหรับช่างติดตั้ง)

• ข้อมูลนี้สำคัญมากสำหรับช่างที่ต้องเตรียมเจาะผนังหรือแผงไฟครับ
• ระยะห่างรูบน-ล่าง: 130 มิลลิเมตร (13 เซนติเมตร)

• ขนาดรูเจาะ: เส้นผ่านศูนย์กลาง 4.3 มิลลิเมตร (ใช้สกรูขนาด M4 ได้พอดี)


ขนาดรูเจาะสายไฟ

• เส้นผ่านศูนย์กลางรู: Ø 4.3 มม. (ประมาณ 0.16 นิ้ว)
  เหมาะสำหรับการร้อยสายไฟควบคุมเข้าสู่กล่องอย่างเป็นระเบียบ
